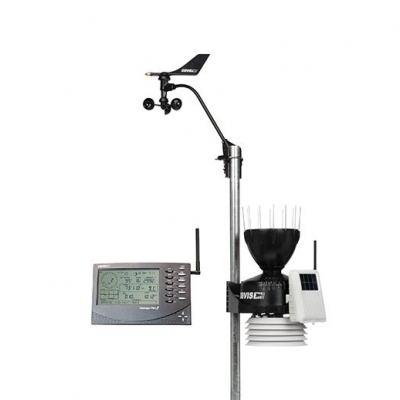

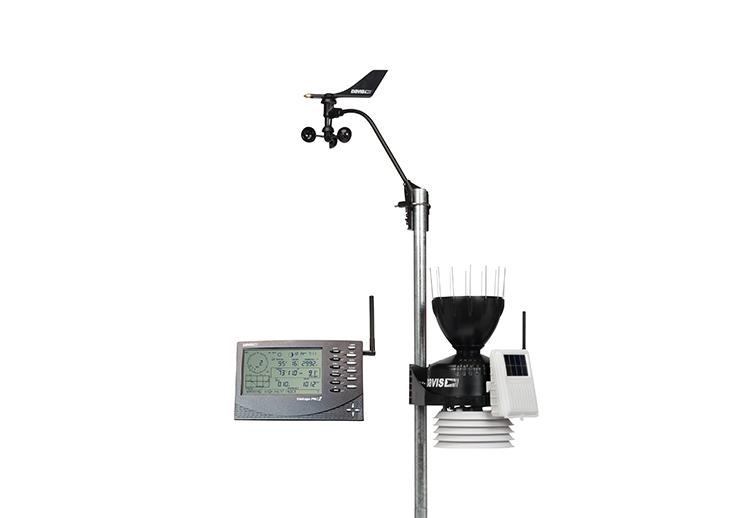

Vantage Pro2有線自動氣象站

工作溫度

-40° 至 +150°F（-40° 至 +65°C）

非工作溫度

-40° 至 +158°F（-40° 至 +70°C）

功耗

氣象站主機在4~6V DC時平均5 mA，氣象站主機和控制臺平均10 mA

連接頭

RJ-11

電纜類型

4芯，26AWG

風速風向傳感器電纜長度

標準12米，推薦最大值73 m

風速傳感器類型

風杯帶磁性開關

風向傳感器類型

風向標帶電位計

雨量桶類型

0.01英寸，帶0.2毫米公制雨量適配器，收集口面積214平方厘米

空氣溫度傳感器類型

PN連接硅二極管

空氣相對濕度傳感器

薄膜電容件

外殼材料

ABS防紫外，聚丙烯

傳感器套件尺寸

Vantage Pro2 帶標準防輻射罩

356 毫米 x 239 毫米 x 368 毫米

Vantage Pro2 帶有風扇式輻射防護罩

528 毫米 x 239 毫米 x 406 毫米

Vantage Pro2 Plus 帶標準防輻射罩

363 毫米 x 246 毫米 x 368 毫米

Vantage Pro2 Plus 帶有風扇吸氣式 防輻射罩

536 毫米 x 246 毫米 x 406 毫米

有線控制臺

工作溫度

0~+60℃

非工作溫度

-10~+70℃

功耗

控制臺平均5 mA，氣象站主機和控制臺平均10 mA

交流電源適配器

5V DC 1000mA

電纜類型

4 芯，26 AWG

備用電池

3節C型電池（非標配）

電池電量

在沒有連接交流電適配器的前提下，有線控制臺約工作1個月

連接頭類型

RJ-11

外殼材料

ABS防紫外塑料

控制臺顯示類型

液晶顯示屏

背景燈

LED

尺寸

245 × 156 × 41毫米

顯示屏尺寸

151 × 86毫米

重量

0.85公斤（帶電池）

控制臺電纜長度

30 m（包括在內）； 300 m（推薦最大值）

控制臺顯示參數規格：

歷史數據

可以顯示24個

日數據

包括每日的最高和最低數據，周期開始/結束在上午12.00

月數據

周期開始/結束在每月上午12.00

年數據

周期開始/結束在每年上午12.00

實時數據

實時數據在控制臺顯示屏右側顯示

圖表時間間隔

用戶可設定1分鐘、10分鐘、15分鐘、1小時、1天、1月、1年

圖表時間跨度

24個間隔

圖表變量跨度

根據數值自動變化縱坐標

警報提示

有電池供電的情況下警報聲為2分鐘。警報參數根據參數的不同可以設定最大最小數值，按DONE鍵可以關閉警報聲，但是不能清除警報

傳輸間隔

2.25秒（1個站點），3秒（8個站點）

更新間隔

因傳感器而異

氣壓

分辨率和單位

0.01" Hg、0.1 mm Hg、0.1 hPa/mb（用戶可選）

范圍

16.00" 至 32.50" Hg，410 至 820 mm Hg，540 至 1100 hPa/mb

海拔范圍

-999' 至 +15,000'（-600 m 至 4570 m）

未校正的讀數準確度

±0.03" Hg（±0.8 mm Hg，±1.0 hPa/mb）（室溫下）

更新間隔

1分鐘

時鐘

單位

12或24小時格式（用戶設定）

日期

美國或國際格式（用戶設定）

精度

±8秒/月

分辨率

1分鐘

露點

量程

-105~+130℉（-76° 至 +54°C）

精度

±2°F (±1°C)（典型值）

分辨率和單位

1℉或1℃（用戶設定）

更新時間

10~12秒

蒸發（計算，需要太陽輻射傳感器）

量程

日蒸發量32.67”（832.1mm）；月和年蒸發量199.99”（1999.9m）

精度

大于 0.01" (0.25 mm) 或 ±5%

分辨率和單位

0.01”或0.2mm（用戶設定）

更新時間

1小時

預報

使用的變量

氣壓讀數和趨勢、風速和風向、降雨量、溫度、濕度、經緯度、年和時間

更新時間

1小時

顯示格式

顯示頂部中心的圖標； 底部代碼中的詳細消息

預測變量

天氣情況、降雨、溫度變化、風速和風向

熱指數

量程

-40° 至 +165°F（-40° 至 +74°C）

精度

±2°F (±1°C)（典型值）

分辨率和單位

1℉或1℃（用戶設定）

更新時間

10~12秒

相對濕度（控制臺內置）

量程

0~100%RH

精度

±2%

分辨率和單位

1%

更新時間

1分鐘

相對濕度（主機）

量程

0~100%RH

精度

±3% （0~90%RH），±4%（90~100%RH）

分辨率和單位

1%

溫度系數

0.03%/℉（0.05%/℃），基準68℉（20℃）

漂移

±0.5%/年

更新時間

50秒~1分鐘

月相

工作和校準范圍

66~107 kPa，-20~+50℃

精度

±0.2 kPa，最大全稱量±0.5%

水位精度

典型誤差是全量程的±0.075%，0.3厘米水位，最大誤差是全量程的±0.15%，0.6厘米水位

分辨率

0.01 kPa

控制臺分辨率

月球周期的 1/8 (12.5%)，控制臺上 1/4 (25%) 的亮面

WeatherLink 分辨率

月球周期的 0.09%，光照面最大值的 0.18%（取決于屏幕分辨率）

范圍

新月，打蠟新月，第一季度，打蠟隆起，滿月亮, 虧凸, 最后四分之一, 虧新月

精度

±38 分鐘

降雨量

量程

日/暴雨：0 至 99.99 英寸（0 至 999.8 毫米）；月/年/總量程：0 至 199.99 英寸（0 至 6553 毫米）

精度

對于高達 10 英寸/小時（250 毫米/小時）的雨量：總的 ±3% 或雨量的 ± 一個尖端勺子（0.01 英寸/0.2 毫米），以較大者為準。

分辨率和單位

0.01" 或 0.2 mm（用戶可選）

雨警報范圍

0 至 99.99 英寸（0 至 999.7 毫米）

更新時間

20~24秒

降雨速率

量程

0、0.4 英寸/小時（1 毫米/小時） 0 至 30 英寸/小時（0 至 762 毫米/小時）

精度

±5% 降雨率高達 10 英寸/小時（250 毫米/小時）

分辨率和單位

0.01" 或 0.1 mm（用戶可選）

更新時間

20~24秒

太陽輻射（需要太陽輻射傳感器）

量程

0~1800 W/m2

精度

全量程的±5%

分辨率和單位

1W/m2

漂移

最大±2%/年

余弦響應

±3%用于角度在0~75°的入射光

溫度漂移

-0.067%/℉（-0.12%/℃）

更新時間

50 秒至 1 分鐘（黑暗時為 5 分鐘）

日出和日落

精度

±1分鐘

分辨率

1分鐘

內部溫度（控制臺內置）

量程

+32~+140℉（0~+60℃）

精度

±0.5°F (±0.3°C)（典型值）

分辨率和單位

0.1℉、1℉、0.1℃、1℃（用戶設定）（實時讀數）

更新時間

1分鐘

外部溫度（主機）

量程

-40° 至 +150°F（-40° 至 +65°C）

精度

±0.5°F (±0.3°C)（典型值）

分辨率和單位

0.1°F 或 1°F 或 0.1°C 或 1°C（用戶可選）

輻射感應誤差

+4°F (2°C) 在太陽正午（日照 = 1040 W/m2, 平均風速≤2 mph (1 m/s))

更新時間

10~12秒

溫濕太陽風指數（需要太陽輻射傳感器）

量程

-90° 至 +165°F（-68° 至 +74°C）

精度

±4°F (±2°C)（典型值）

分辨率和單位

1°F 或 1°C（用戶可選）

更新時間

10~12秒

紫外輻射量（需要紫外輻射傳感器）

范圍

0 到 199 個 MED

精度

±5%

分辨率和單位

0.1 MED 至 19.9 MED； 1 MED 高于 19.9 MEDS

更新時間

0 秒至 1 分鐘（黑暗時為 5 分鐘）

漂移

±2%

紫外輻射指數（需要紫外輻射傳感器）

范圍

0 到 16 索引

精度

滿量程的 ±5%

分辨率和單位

0.1 指數

更新時間

50-60秒

余弦響應

±4% FS（0° 至 90° 天頂角）

風寒

量程

-110° 至 +135°F（-79° 至 +57°C）

精度

±2℉（±1℃）（典型）

分辨率和單位

1℉或1℃（用戶設定）

更新時間

10~12秒

風向

量程

1 - 360°

精度

±3°

分辨率和單位

16方位羅盤（22.5°），數字顯示1°

更新時間

2.5~3秒

風速

量程

0到 200 mph，0 到 173 節，0 到 89 m/s，0 到 322 km/h

精度

±2 mph (2 kts, 3.2 km/h, 0.9 m/s) 或 ±5%，以較大者為準

分辨率和單位

1mph、1km/h、0.5m/s或1knot（用戶設定）

更新時間

瞬時讀數：2.5~3秒，10分鐘平均：1分鐘

最大電纜長度

165米

工作溫度

-10~+60℃

存儲溫度

-20~+70℃

功耗

在4~6V DC，平均10mA，峰值15mA

電源適配器

5V DC 200mA

備用電池

3節AA型電池（非標配）

電池電量

在沒有連接交流電適配器的前提下，約工作1個月

連接頭類型

RJ-11

電纜類型

4芯，26AWG

外殼材料

防紫外PVC塑料

尺寸

160×38×95 毫米

重量

0.26公斤

氣壓

分辨率

0.1 hPa

修正范圍

880~1080 hPa

未修正范圍

540~1100hPa

海拔范圍

-460~+4670米

未修正范圍測量精度

±1.0 hPa（室溫）

數據更新間隔

1分鐘

空氣相對濕度

分辨率

1%

測量范圍

1~100%

測量精度

±3%（1%~90%），±5%（90%~100%）

數據更新間隔

1分鐘

空氣溫度

分辨率

0.1℃

測量范圍

-18~+60℃

測量精度

±0.5℃

數據更新間隔

1分鐘

時鐘

分辨率

1分鐘

單位

時間：12和24小時可選，日期：美國或國際格式可選

精度

±8秒/月

用途

用于存儲控制臺或氣象使者接收到的氣象站主機數據

通訊接口

RS232

通訊波特率

可選1200、2400、4800、9600、14400和19200

電源

5V DC由控制臺進行供電，耗電最大0.5W

工作溫度

-10~+60℃

存儲卡類型

128K非丟失性內存

存儲數據

最大可存儲2560組數據

存儲間隔

可選1、5、10、15、30、60或120分鐘

存儲容量

1分鐘采樣間隔42個小時；5分鐘采樣間隔8天；10分鐘采樣間隔17天；15分鐘采樣間隔26天；30分鐘采樣間隔53天；60分鐘采樣間隔106天；120分鐘采樣間隔213天

WeatherLink軟件和數據存儲卡（6510USB）

圖示

用途

用于存儲控制臺或氣象使者接收到的氣象站主機數據

通訊接口

USB

電源

5V DC由控制臺進行供電，耗電最大0.5W

工作溫度

-10~+60℃

存儲卡類型

128K非丟失性內存

存儲數據

最大可存儲2560組數據

存儲間隔

可選1、5、10、15、30、60或120分鐘

存儲容量

1分鐘采樣間隔42個小時；5分鐘采樣間隔8天；10分鐘采樣間隔17天；15分鐘采樣間隔26天；30分鐘采樣間隔53天；60分鐘采樣間隔106天；120分鐘采樣間隔213天

WeatherLink IP數據存儲卡（6555）

圖示

用途

通過本地互聯網網絡將氣象站主機數據上傳到官方數據服務器上，用戶登錄官方數據服務器網站查閱數據

網絡接口

10Base-T半雙工

連接口

RJ45

通訊標準

ARP、UDP、TCP、ICMP、TFTP、DHCP、HTTP

IP地址配置

DHCP/手動靜態IP地址配置

功耗

最大0.5W

工作溫度

-10~+60℃

通訊波特率

19200

存儲卡類型

128K非丟失性內存

存儲數據

最大可存儲2560組數據

存儲間隔

可選1、5、10、15、30、60或120分鐘

存儲容量

1分鐘采樣間隔42個小時；5分鐘采樣間隔8天；10分鐘采樣間隔17天；15分鐘采樣間隔26天；30分鐘采樣間隔53天；60分鐘采樣間隔106天；120分鐘采樣間隔213天

APRS模塊（6540）（根據用戶需求進行選配）

圖示

用途

實時通過APRS傳輸當前位置和測量氣象參數，需要自備TNC調制解調器。

范圍

5~255秒（用戶選定）

默認值

5

Streaming間隔范圍

1~99分鐘（用戶選定）

Streaming間隔默認值

5分鐘

Streaming波特率

1200、2400、4800、9600、19200

默認值

9600

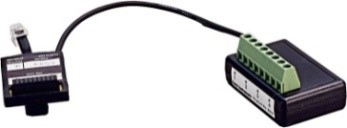

警報輸出模塊（6544）

圖示

用途

可在軟件中設置一些觸發條件，滿足條件后通過接線板激發對應的電磁閥。

工作溫度

-40~+60℃

輸出接點閉合

4個警報接電

類型

Photo-coupled MOS FET

負載電壓

最大28V AC或48V DC

峰值電壓

最大±60 V

負載電流

±1.8A，持續最大在25℃，溫度到達85℃的時候降低到0.7A

峰值負載電流

最大6A用于100毫秒

開啟電阻

最大0.12 Ohms

閉合泄漏

最大1μA

功耗

最大550 mW

應急響應模塊（6550）（根據用戶需求進行選配）

圖示

用途

實時提供危險事故所必須的氣象數據，可與CAMEO或ALOHA應急軟件配合使用。

范圍

5~255秒（用戶選定）

默認值

5

范圍

0~999（用戶選定）

默認值

1

Streaming間隔范圍

30秒（固定，按照ALOHA軟件）

Streaming波特率

1200（固定，按照ALOHA軟件）

灌溉控制模塊（6560）（根據用戶需求進行選配）

圖示

用途

根據當前天氣情況開啟或關閉灌溉系統。

工作溫度

-40~+60℃

輸出接點閉合

風、雨、ET和警報四種接點

類型

Photo-coupled MOS FET

負載電壓

最大28V AC或48V DC

峰值電壓

最大±60 V

負載電流

±1.8A，持續最大在25℃，溫度到達85℃的時候降低到0.7A

峰值負載電流

最大6A用于100毫秒

開啟電阻

最大0.12 Ohms

閉合泄漏

最大1μA

功耗

最大550 mW

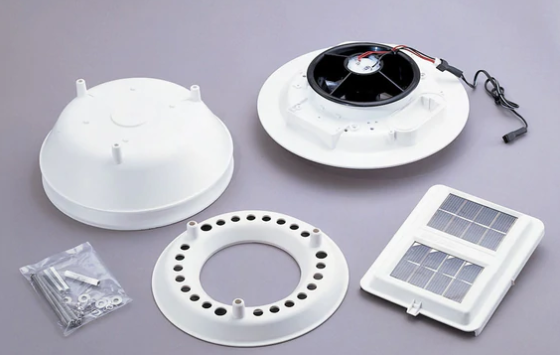

白天風扇換氣型防輻射罩（7747）（根據用戶需求進行選配）

用途

提高空氣溫濕度的測量精度，只有在有足夠日光時可用

工作溫度

-40° 至 +150° F（-40° 至 +65° C）

存儲溫度

-50° 至 +158° F（-45° 至 +70° C）

輻射感應誤差

+1.0° F (0.5° C) 太陽正午（日照 = 1040 W/m2，平均風速度 ≤ 2 mph (1 m/s))

材質

抗紫外線塑料

用途

用于安裝氣象站主機等

安裝桿（可用國產代替）

用途

可用于安裝小型站或單獨傳感器等。

防護機箱（大機箱/小機箱 均可用國產等代替）

用途

用于Vantage Pro2控制臺、Vantage Vue無線控制臺、無線氣象站使者8X的防護箱

太陽能板（國內供貨）

用途

給放置在野外的控制臺或氣象使者供電。

蓄電池

給放置在野外的控制臺或氣象使者供電
