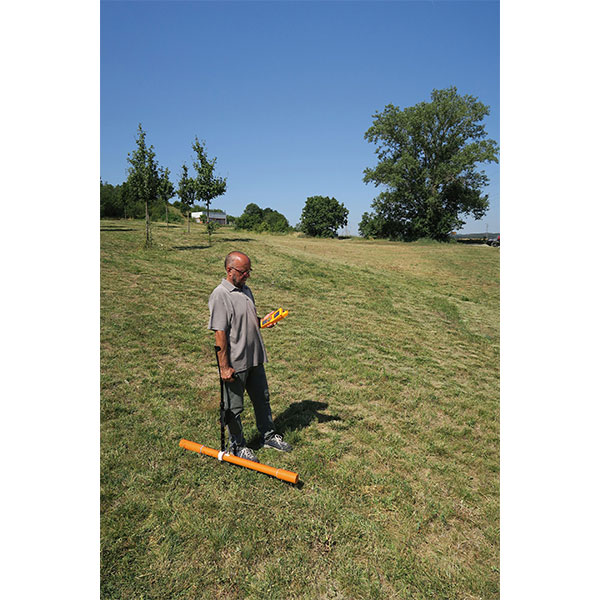

用途： CMD多深度電磁電導率計是一款用于測量土壤表觀電導率和同相比的先進設備，適用于多種近地表地球物理探測任務，包括土壤鹽分評估、水文地質調查、環境監測、農業土壤分析及考古探測等。該系統支持多深度測量，適用于不同探測深度需求的應用場景。CMD系列提供多種探頭型號，覆蓋從淺層（0.3米）到深層（60米）的探測范圍，支持垂直與水平偶極子方向測量，具備高精度、高穩定性與便攜性強等特點。CMD系統采用藍牙或有線連接方式，配備智能控制單元，支持多種測量模式（手動、連續、GPS定位等），并可實時進行一維反演與數據可視化，適用于野外快速測繪與數據采集。
特點：
·多深度探測，支持淺層至深層測量；
·高精度電導率與同相比測量；
·支持藍牙無線連接與GPS定位；
·數據存儲容量大，支持實時反演與地圖可視化；
·結構輕便，適用于野外長時間作業；
·可選配多種數據處理與成圖軟件。
技術參數：
探頭規格 | |
表觀電導率測量范圍 | 0 – 1000 mS/m |
分辨率 | 0.1 mS/m |
同相比（磁化率）范圍 | ±80 ppt |
分辨率 | 10 ppm |
測量精度 | ±4% @ 50 mS/m |
溫度穩定性 | < 0.1 mS/m/°C |
最大采樣率 | 10 Hz |
測量時間 | 0.1 – 20 秒可調 |
校準方式 | 工廠校準 + 用戶校準，數據存儲于探頭 |
表觀電導率測量范圍 | 0 – 1000 mS/m |
分辨率 | 0.1 mS/m |
CMD控制單元 | |
操作系統 | 定制采集系統，支持實時反演 |
內存 | 128 MB 數據閃存，最多64個文件，約480萬個測量點 |
顯示 | 圖形黑白或彩色背光顯示屏，支持觸摸操作 |
測量模式 | 手動測量、連續測量、GPS手動測量、GPS連續測量、搜索模式 |
藍牙 | 雙通道集成藍牙 |
GPS | 可拆卸高精度GPS/GLONASS接收器，支持UTM/UPS坐標轉換 |
數據接口 | USB、藍牙、WiFi（部分型號支持） |
電源 | 可充電鋰離子電池、6×AA電池、12V車載電源 |
工作溫度 | -10℃ ~ +50℃ |
尺寸 | 200 × 50 × 110 mm |
重量 | 0.65 kg（含鋰電池） |
CMD探頭型號 | |||
探頭 | 有效高低深度范圍 | 偶極中心距離 | 重量 |
CMD-Tiny | 0.70 / 0.35 m | 0.45 m | 0.4 kg |
CMD-1 | 1.50 / 0.75 m | 0.98 m | 2.5 kg |
CMD-2 | 3.00 / 1.50 m | 1.89 m | 3.6 kg |
CMD-4 | 6.00 / 3.00 m | 3.77 m | 6.8 kg |
CMD-4/6 | 6.00 / 3.00 m 或 9.00 / 4.50 m | 3.77 m / 5.79 m | 6.1 kg / 8.92 kg |
CMD-DUO | 15 / 7.5 m、30 / 15 m、60 / 30 m（可變深度） | 10 m、20 m、40 m | 6.5 kg（發射器）、5.4 kg（接收器） |
CMD-MiniExplorer | 0.50 / 0.25 m、1.00 / 0.50 m、1.80 / 0.90 m | 0.32 m、0.71 m、1.18 m | 2.0 kg |
CMD-MiniExplorer6L | 0.30 / 0.15 m、0.50 / 0.25 m、0.80 / 0.40 m、1.10 / 0.50 m、1.60 / 0.80 m、2.30 / 1.10 m | 0.20 m ~ 1.50 m | 2.5 kg |
CMD?Explorer | 2.20 / 1.10 m、4.20 / 2.10 m、6.70 / 3.30 m | 1.48 m、2.82 m、4.49 m | 8.0 kg |
CMD?Explorer 6L | 0.90 / 0.45 m、1.60 / 0.80 m、2.40 / 1.20 m、3.70 / 1.85 m、5.00 / 2.50 m、6.30 / 3.15 m | 0.60 m ~ 4.23 m | 9.2 kg |
CMD-Tiny | 0.70 / 0.35 m | 0.45 m | 0.4 kg |
